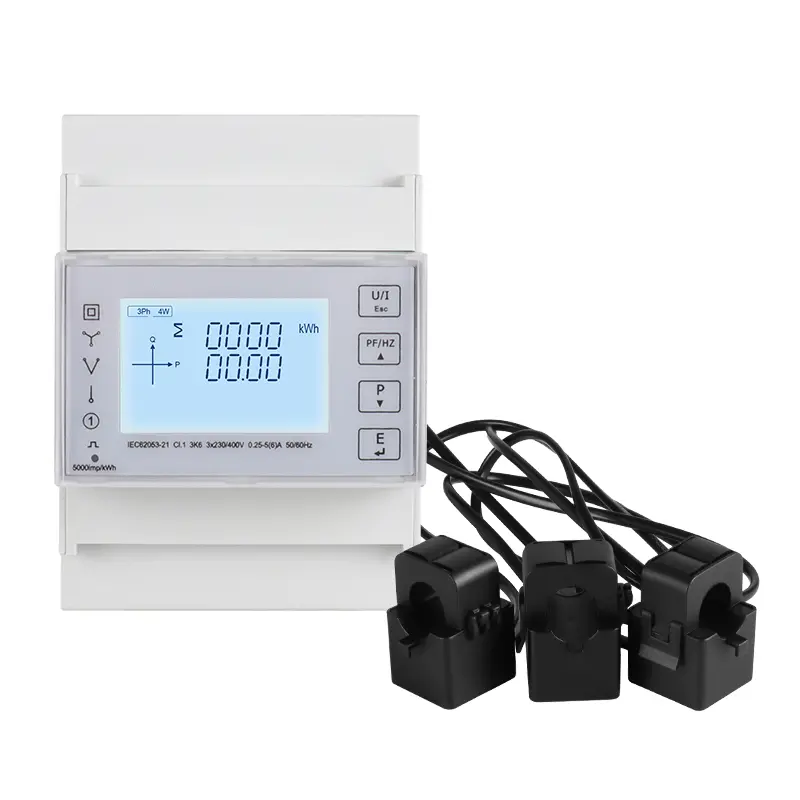

Misurazione di precisione ad alta precisione 3p 4W Misurazione DIN ENERGIA Smart Meter

Xinkong Electrical è un produttore e fornitore di alteratori e fornitori di alteratori di energia smart di misurazione ad alta precisione da 3p da 3p in Cina. Siamo stati specializzati nella misurazione per molti anni. I nostri prodotti hanno un buon vantaggio dei prezzi e coprono la maggior parte dei mercati dell'Asia sud-est e medio. Non vediamo l'ora di diventare il tuo partner a lungo termine in Cina.

Invia richiesta

Descrizione del prodotto

3p 4W Misurazione ad alta precisione Misurazione Din Rail Energy Smart Meter è installazione dell'energia di ENERGIA MUTIL-Function. Questo prodotto può supportare la misurazione e l'analisi della varietà di parametri di potenza, come tensione, corrente, il quadrante a quattro quadranti parametri, fattore di potenza ecc.; Nel frattempo Possono anche fornire the measurement of multiple electric energy parameters, such as two way active energy, reactive energy, monthly and daily electricity consumption statistics.This series of products also can support the analysis of electric power parameter measurement in 1P2W and 3P4W grid environment, is suitable for power monitoring for photovoltaic inverter, new energy electricity consumption statistic analysis, real time power monitoring and a variety of other environments, has the multi-function, high Caratteristiche di stabilità e vita lunga. Questa serie di prodotti con interfaccia di comunicazione rs485, tasso di baud massimo Supporto 38400bps, supportando i protocolli di comunicazione Modbus RTU. Può realizzare facilmente la funzione della lettura dei dati remoti e adottare la progettazione di LCD a grande schermo e chiave sensibile al touch, che può facilmente eseguire la vista locale e impostare il funzionamento dei parametri di varietà. Il prodotto ha la funzione di protezione da password, che garantisce la sicurezza dei dati del prodotto.

Misurazione di precisione ad alta precisione da 3p 4W METER ENERGIA Smart Meter per il monitoraggio elettrico dell'energia dell'inverter fotovoltaico, l'analisi statistica del nuovo consumo di elettricità energetica, le esigenze di monitoraggio dell'alimentazione delle utility del sistema di alimentazione e gli edifici intelligenti. La sua funzione di comunicazione completa è molto adatta per vari sistemi di controllo, sistemi SCADA e Sistemi di gestione dell'energia.

Caratteristiche

Accesso massimo di 100 aairect

Montaggio della rotaia DIN, larghezza standard 4 del modulo.

Misurazione dei parametri multifunzione, fornendo tensione, corrente, potenza attiva, potenza reattiva, potenza apparente, potenza fattore, angolo di fase, ecc.

Fornire una varietà di dati statistici e funzioni di archiviazione locale, come energia a due vie, domanda e altri dati statistici. Fornire statistiche mensili sul consumo di elettricità negli ultimi 12 mesi e statistiche giornaliere sul consumo di elettricità negli ultimi 31 giorni

Supporto Funzione di comunicazione RS485, tasso di baud fino a 38400 bps, protocollo Modbus RTU di supporto.

Supporta un'interfaccia di output di impulsi OptocOuperpler e è possibile impostare i parametri di uscita.

Il tempo di aggiornamento LCD è di 1 secondo, supporto manuale o automatico Scrolla display (configurabile)

Parametri

1. L'unità può misurare e visualizzare
RMS istantaneo Valori
Attuale	Per fase, neutro
Voltaggio	L-l, l-n
Frequenza	45 a 65Hz
Potenza attiva	Totale e per fase
Fattore di potenza	Totale e per fase
Energia Valori (includono: importazione, esportazione, importazione + esportazione)

Energia attiva	Da 0 a 9999999.999 kWh
Energia attiva multiffio (T1 - T4)	Da 0 a 9999999.999 kWh
2. L'unità può misurare e leggere la comunicazione
Energia Valori
Energia apparente (totale)	Da 0 a 99999999999 lievito
Reattivo multi-tariffo Energia (T1 - T4)	Da 0 a 9999999.999 Kvarh, include: importazione, esportazione, importazione+esportazione
Consumo mensile di elettricità negli ultimi 12 mesi	Energia attiva totale Range: da 0 a 9999999.999 kWh
Consumo giornaliero di energia negli ultimi 31 giorni	Energia attiva totale Range: da 0 a 9999999.999 kWh
3. L'unità può essere impostabile
Classe di comunicazione	Indirizzo Modbus, tasso di baud, bit di parità, bit di arresto
Classe di configurazione del sistema	Password utente (HMI), tipo di sistema di alimentazione
Classe di output di impulsi	Tipo di uscita dell'impulso, larghezza dell'uscita dell'impulso, velocità di uscita dell'impulso
Classe di tempo	Tempo di visualizzazione automatico a scorrimento, retroilluminazione Tempo, Tempo di sistema (RTC), tariffa tempo

Specifiche

Elettrico Caratteristiche
Tipo di misurazione		RMS tra cui armoniche sul sistema AC, supporto 1p2w, 3p3w, 3p4w
Precisione di misurazione	Tensione, corrente	Classe 0,5, secondo IEC 61557-12
	Potenza attiva	Classe 1 / 0,5, secondo IEC 61557-12
	Potere reattivo	Classe 2, secondo IEC 61557-12
	Potere apparente	Classe 1, secondo IEC 61557-12
	Energia attiva	Classe 1 / 0,5S, secondo IEC 62053-22, IEC 61557-12
	Energia reattiva	Classe 2, secondo IEC 62053-23, IEC 61557-12
	Fattore di potenza	Classe 1, secondo IEC 61557-12
	Frequenza	Classe 0.2, secondo IEC 61557-12
	Distorsione armonica	Classe 2, secondo IEC 61557-12
Tasso di aggiornamento dei dati		1 secondo. Opzionale 100 ms
Tensione di ingresso	Flottage Silen (One)	230 VAC (L-N) / 400 VAC (L-L)
	Connessione diretta	Intervallo misurato: da 85 a 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Gamma di frequenza	45 a 65 Hz
	Capacità di sovraccarico	2*Un per 1 secondo
Current di input	Intervallo misurato	Da 0,005 a 100 a, corrente di base (IB) è 10a
Current di input	Capacità di sovraccarico	30*IMAX per 0,01 secondi
Output di impulsi	Tipo di interfaccia	OptoCoulepler Apri Collector
	Costante di impulsi	400 / 100/10/1 Imp / KWh (Kvarh) (configurabile)
	Larghezza del polso	60/100/200 millisecondi (configurabile), il valore predefinito è 100milliseconds
	Tipo di uscita dell'impulso	Importazione/esportazione/energia attiva totale, Importazione/esportazione/energia reattiva totale (Configurabile)
	Classe	Classe A, secondo IEC 62053-31
	Tensione di ingresso	5 ~ 27 VDC
Luce indicatore di impulsi sul pannello		La costante di impulsi è 400IMP/KWH
Precisione dell'orologio in tempo reale		0,5 s/d

Meccanico Caratteristiche
Grado di protezione IP (IEC 60529)	Progettato per il display anteriore IP51, corpo ip30 metri
Dimensioni (w x h x d)	99 x 71 x 65 mm
Posizione di montaggio	Montaggio della rotaia DIN
Materiale della custodia	UL 94 V-0
Ambientale Caratteristiche
Temperatura operativa	-25 a+55 ℃
Temperatura di conservazione	-40 a+80 ℃
Umidità	<90%, non condensa
Grado di inquinamento	2
Altitudine	Fino a 2000 m
Vibrazione	10 Hz a 150Hz, IEC 60068-2-6
Elettromagnetico Caratteristiche
Scarico elettrostatico	Livello 4, secondo IEC 61000-4-2 (1)
Immunità ai campi irradiati	Livello 3, secondo IEC 61000-4-3 (1)
Immunità ai transitori veloci elettrici	Livello 4, secondo IEC 61000-4-4 (1)
Immunità alle spalle	Livello 4, secondo IEC 61000-4-5 (1)
Immunità a disturbi condotti	Livello 3, secondo IEC 61000-4-6 (1)
Immunità ai campi magnetici	IEC 61000-4-8 (1)
Immunità alle immersioni di tensione	IEC 61000-4-11 (1)
Emissioni irradiate	Classe B, secondo EN55011
Emissioni condotte	Classe B, secondo EN55011
Armoniche	IEC 61000-3-2 (1)
(1): il test sperimentale viene effettuato in base ai requisiti di grado dei prodotti di grado industriale in IEC61326-1
Sicurezza
Categoria di misurazione	Cat III, secondo IEC 61010-1
Categoria di sovratensione	Cat III, secondo IEC 61010-1
Isolamento	Test di tensione CA: 4kv per 1 minuto
Isolamento	Test di tensione dell'impulso: 6KV - 1,2/50 µs Forma d'onda
Classe protettiva	II, secondo IEC61010-1
Comunicazioni
Interfacce standard e protocolli	2-Wire RS485, Modbus RTU
Tasso buad	Da 1200 a 38400 bps, il valore predefinito è 9600 bps
Parità bit	Nessuno, pari, strano, predefinito non è nessuno
Smettere di bit	1 o 2, il valore predefinito è 1
Tempo di risposta	<100ms
Modalità di trasmissione	mezzo duplex
Distanza di trasmissione	Fino a 1000 m
Max. Caricamento del bus	64 pezzi

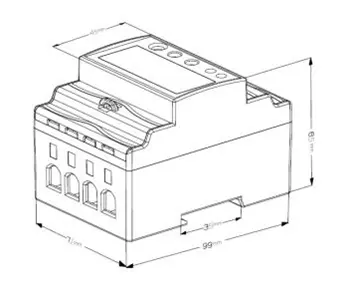

Dimensioni di installazione
