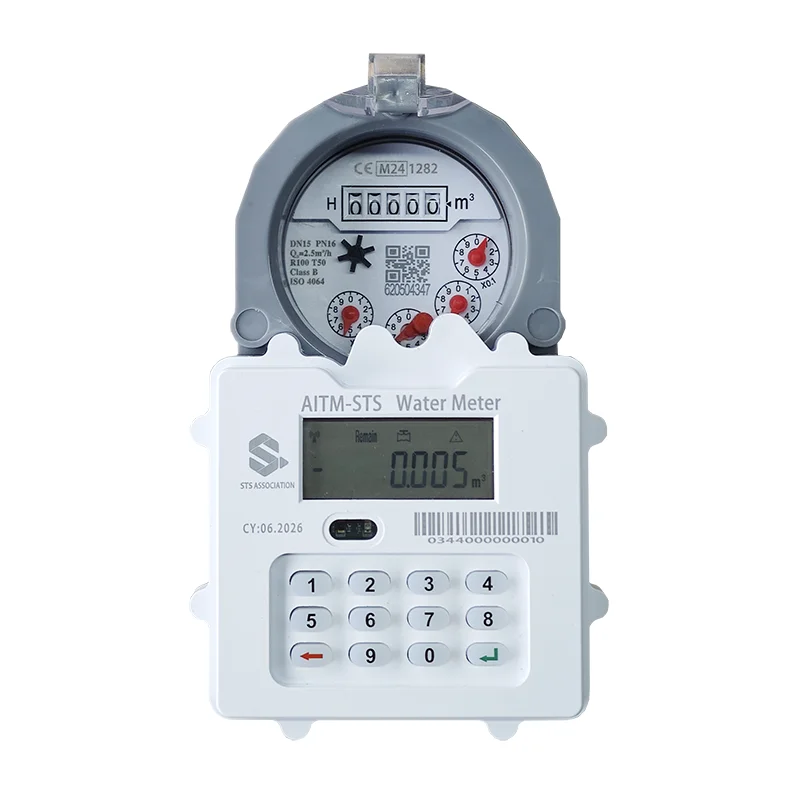

Contatore per acqua con tastiera prepagata token STS

I contatori per acqua con tastiera prepagata token STS della fabbrica Xinkong sono progettati in stretta conformità con gli standard internazionali IEC 62055-41 e IEC 62055-51. Possiedono funzionalità di sicurezza tra cui il rilevamento della scadenza delle chiavi, la verifica del tipo di chiave, la protezione dalla riproduzione, la protezione da overflow di ricarica e la protezione contro operazioni non autorizzate. Supportando sistemi di gestione delle chiavi multilivello come DITK/DUTK/DDTK, soddisfano le applicazioni di sicurezza e i requisiti di controllo chiave dei sistemi di misurazione dell'acqua prepagati.

I moduli contatore dell'acqua STS utilizzano token crittografati (codici di ricarica a 20 cifre) come mezzo di ricarica, eliminando la necessità di carte IC e consentendo "paga prima, usa dopo": un cambiamento rispetto ai metodi tradizionali di utilizzo dell'acqua e una soluzione al problema delle bollette dell'acqua scadute. Le loro funzioni principali includono misurazione dell'acqua, ricarica prepagata, allarme di bilanciamento, interferenze antimagnetiche e archiviazione dei dati. Offrono misurazioni accurate, consumi energetici estremamente bassi e facilità d'uso, soddisfacendo le esigenze di diversi clienti sia per l'uso che per la gestione.

Parametro tecnico

Tensione operativa: DC 3,6 V (batteria usa e getta agli ioni di litio)

Corrente statica: ≤30uA

Ricevi corrente: <= 12 mA

Corrente di trasmissione: <= 120 mA

Potenza di trasmissione: 12 dBm

Frequenza operativa: 433 MHz

Distanza di comunicazione: 1 km in aree aperte

Tipo di sensore: interruttore reed, sensore magnetoresistivo, ecc.

Corrente di azionamento: 200 mA

Temperatura operativa: -20 ℃ ~ 55 ℃

Definizione dell'interfaccia

Caratteristiche della funzione

1 Misurazione precisa

Dotato di una porta di rilevamento del segnale a impulsi, questo contatore dell'acqua con tastiera prepagata token STS calcola la portata corrente e registra e memorizza vari dati relativi all'utente, come il flusso cumulativo, il flusso giornaliero e il flusso del mese scorso.

Utilizza la tecnologia anti-jitter durante il rilevamento del segnale a impulsi per evitare efficacemente misurazioni errate causate da interferenze esterne, migliorando così la precisione della misurazione. Il modulo contatore dell'acqua è inoltre dotato di rilevamento di anomalie del segnale a impulsi, rilevamento di guasti del segnale a impulsi e forti interferenze magnetiche, nonché di registrazione e memorizzazione di questi stati anomali.

Supporta vari sensori e segnali di campionamento, inclusi interruttori reed, sensori magnetoresistivi/effetto Hall e sensori non magnetici.

2 Rilevamento della tensione

Controlla regolarmente la tensione della batteria, registra lo stato di bassa tensione ed emette un allarme quando la batteria è scarica e dispone anche di una funzione di monitoraggio dell'interruzione di corrente per salvare tempestivamente i dati di misurazione e prevenire perdite accidentali.

3  tempo reale

Integra una funzione di orologio in tempo reale, garantendo un'elevata precisione temporale.

4 ripristino dei dati

I record storici memorizzano 18 mesi di dati di fine mese e dati giornalieri a virgola fissa per il mese precedente.

Controllo a 5 valvole

È dotato di funzioni di attivazione della valvola, rilevamento del timeout e gestione delle anomalie.

Può eseguire automaticamente le azioni di commutazione della valvola in base al ciclo di commutazione della valvola impostato, impedendo il grippaggio delle valvole a causa di inattività prolungata, riducendo i costi di manutenzione del contatore dell'acqua e prolungando la durata.

6 Interferenza antimagnetica

Quando si verifica un'interferenza magnetica, il modulo identificherà e registrerà automaticamente lo stato anomalo e potrà contemporaneamente collegare la valvola per chiuderla o rimanere inattiva.

7 prepagate

Il contatore calcola il volume d'acqua rimanente in tempo reale in base al volume d'acqua ricaricato accumulato e al flusso accumulato. Quando il volume d'acqua rimanente è inferiore a 0, la valvola si chiuderà automaticamente. Dopo una ricarica riuscita, la valvola si aprirà automaticamente. Quando la valvola è nello stato chiuso arretrato, la funzione di scoperto può essere attivata premendo il pulsante sul contatore.

8 Comunicazione LoRa

La comunicazione può essere stabilita in modalità wireless con la CIU o un raccoglitore di dati. Con la CIU, gli utenti possono operare in remoto e interagire con i dati senza uno stretto contatto con il contatore. Il raccoglitore dati raccoglie dati come lo stato del dispositivo e la portata, che vengono poi caricati sulla piattaforma del sistema, consentendo la raccolta remota centralizzata dei dati dai contatori dell'acqua.

9 funzione di ricarica

È possibile ricaricare l'acqua per i dispositivi di misurazione inserendo un token di ricarica crittografato STS a 20 cifre. È supportata la ricarica senza carta, evitando il rischio di usura e smarrimento della carta.

10 Funzione di interrogazione

Inserendo un codice di query a 4 cifre, gli utenti possono verificare parametri come il volume d'acqua rimanente, l'utilizzo cumulativo, la quantità di ricarica attuale e lo stato della valvola del dispositivo di misurazione, che vengono visualizzati in modo chiaro e intuitivo.

11 Funzione scoperto

Quando il contatore esaurisce l'acqua rimanente e la valvola è chiusa, l'utente può attivare la modalità scoperto inserendo un codice breve specifico per continuare temporaneamente a utilizzare l'acqua. Una volta che l'importo dello scoperto raggiunge il valore impostato, la valvola si chiuderà nuovamente e lo scoperto non sarà consentito una seconda volta.

12 Aggiornamento dell'OTA

Non è necessario sostituire o smontare il contatore dell'acqua con tastiera prepagata token STS; tutti i programmi dei moduli supportano gli aggiornamenti OTA, soddisfacendo continuamente i nuovi requisiti dei contatori dell'acqua ed eliminando le preoccupazioni degli utenti.
