Il modulo di rilevamento della corrente residua della serie XKCA è ampiamente applicabile, specialmente nelle stazioni di ricarica pubblica per veicoli elettrici, motociclette elettriche, biciclette elettriche, commissioni di ricarica e gestione della sicurezza dell'alimentazione. Offre un semplice utilizzo e una facile installazione.
Caratteristiche
■ fornitura singola +5 V
■ Doppia uscita digitale aperta aperta, indicazione di viaggio 20MAAC/6MADC
■ Conduttori primari trifase sul modulo (tip. 32a, max. 40a)
■ Output PWM per indicazione del valore di corrente residua DC (0 ~ 30Ma)
■ Output di errore per indicazione di errore di sistema
■ montato su scheda PCB
■ Funzione di autotest
Applicazioni
■ Rilevamento dei guasti a terra
■ Stazione di carica del veicolo elettrico
■ Rilevamento della corrente di perdita del convertitore
Standard
■ applicabile per IEC 62752 Requisiti di corrente residua
■ applicabile per IEC 62955 Requisiti di corrente residua per RDC-PD
■ applicabile per i requisiti di corrente residua UL2231
■ Componenti progettati ROHS/REACH

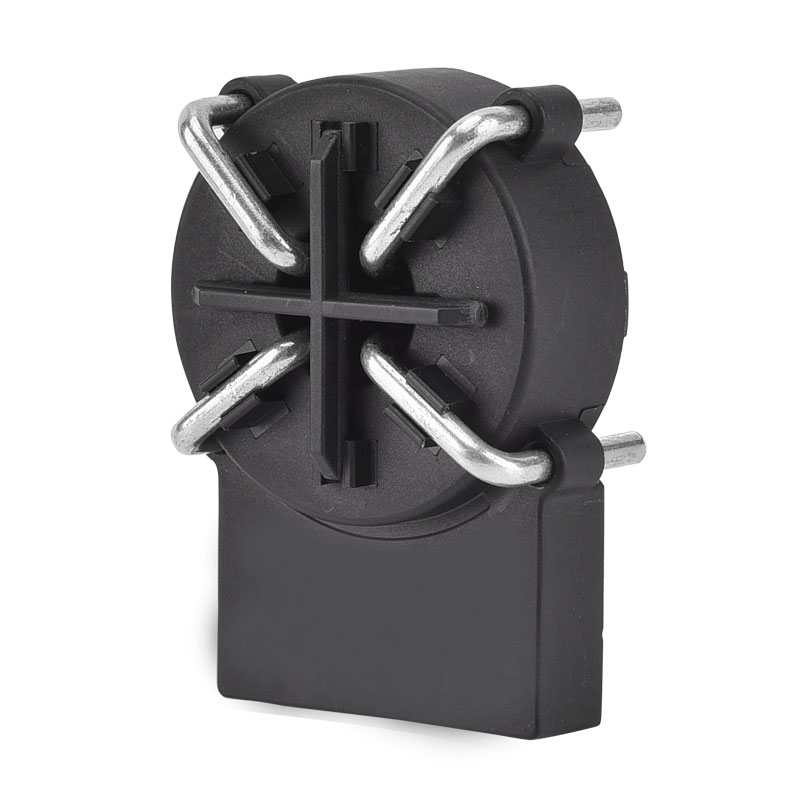

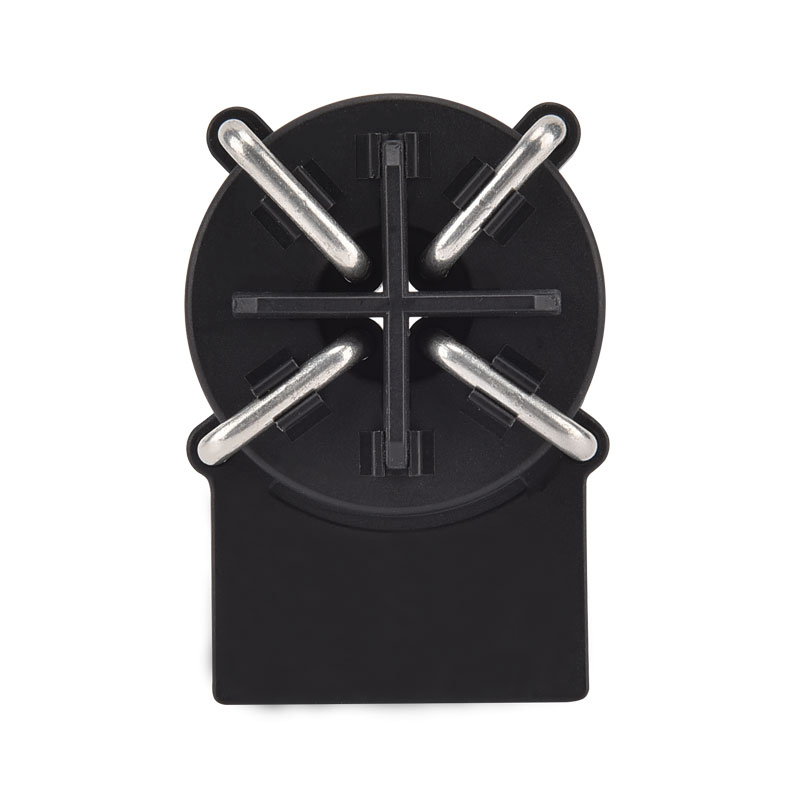

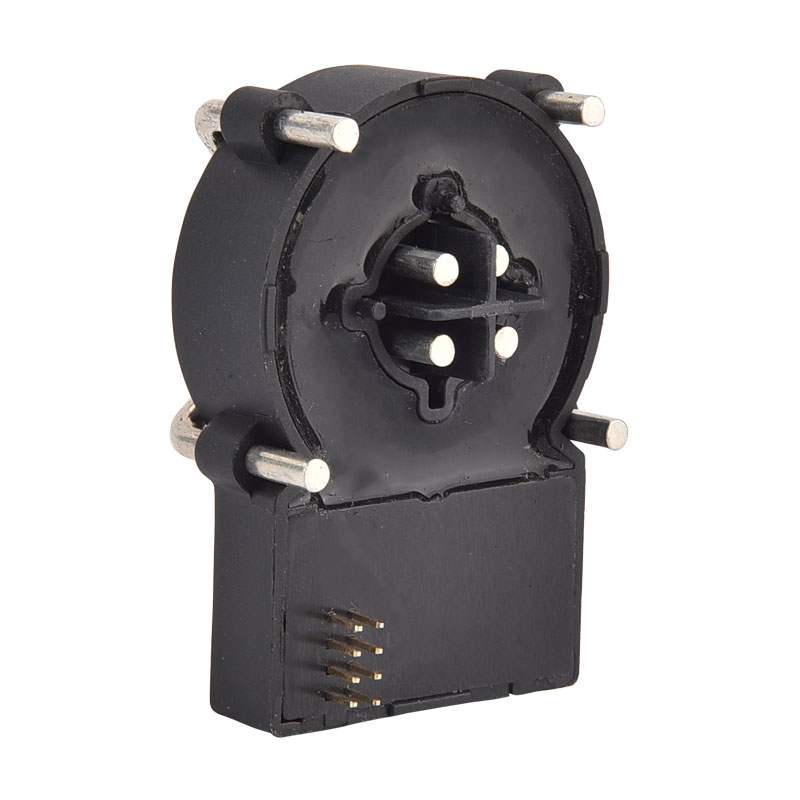

APPERANZA DEL PRODOTTO
Schema di applicazione tipico :
Definizione pin :
Pin-no | Nome PIN | Funzione |
1 | Errore | ■ Pin di uscita con collettore aperto per indicare la condizione di guasto del sistema ■ Quando nessun errore di sistema, questo pin verrà condotto su GND ■ Quando si è verificato un guasto del sistema, questo pin sarà ad alta impedenza |
2 | Test-in | ■ Quando questo pin è stato condotto su 0VDC, il modulo calcolerà la drift zero e memorizzerà il valore da registrarsi nell'MCU per completare l'operazione di calibrazione. ■ Al termine della calibrazione, il sistema genererà internamente la corrente residua simulata, per verificare se il modulo può eseguire la risposta corretta. Durante questa procedura, x20-out e x6-out passerà all'elevata impedenza se il modulo funziona correttamente. Attenzione: ■ Quando si utilizza la funzione di prova, il circuito principale deve essere tagliato per garantire alcun flusso di corrente residua ■ Quando si utilizza questa funzione PIN, seguire la figura del diagramma temporale |
3 | X6-out | ■ Se la corrente residua supera il valore di trippling DC pre-set (per questo modulo in genere 4,5 MADC), questo output è in uno stato ad alta impedenza ■ Quando la corrente residua totale R.M.s supera il valore di tripli per tutta la corrente prefisso, questo output è in uno stato ad alta impedenza ■ Quando si verificano alcunaggi di sistema, questo output è in uno stato ad alta impedenza ■ Per altre condizioni normali, questo output è a basso livello (GND) |
4 | X20-out | ■ Se la corrente residua supera il valore di inviezione di una corrente completa pre-set (per puro-AC in genere 17,8 MAAC), questa uscita è in uno stato ad alta impedenza ■ Quando si verificano alcunaggi di sistema, questo output è in uno stato ad alta impedenza ■ Per altre condizioni normali, questo output è a basso livello (GND) |
5 | GND | ■ terra |
6 | Vdd | ■ Alimentazione del modulo, tensione standard 5VDC ■ L'ingresso di tensione deve essere entro 4,85 ~ 5.15VDC, capacità di uscita di potenza> 100MA ■ ondulazione dell'alimentazione ≤ 150mv (Si consiglia di utilizzare il circuito LDO, per il riferimento IC LP2985A-50DB) |
7 | PWM | ■ Indicando il componente di corrente residua CC con cycle di duty con PWM a 8kHz ■ Risoluzione di output = 3,33%/MADC da 0 ~ 30MADC ■ Precisione circa ± 0,5 mA |
8 | N.C. | ■ Non usato |
Caratteristiche elettriche/affidabilità :
CHAR | Min | Tipo | Max | Unità | |
1 | Corrente di RMS nominale primaria (1 phase / 3phase) | 32 | 40 | A | |
2 | Tensione di alimentazione | 4.85 | 5 | 5.15 | V |
3 | Temperatura del funzionamento ambientale | -40 | +105 | ℃ | |
4 | Temperatura di stoccaggio ambientale | -20 | +65 | ℃ | |
5 | Consumo di energia statico | 110 | MW | ||
6 | Clearance elettrica; primario-primario | 6.5 | mm | ||
7 | Clearance elettrica; primario-secondario | 10 | mm | ||
8 | Distanza di scricchiolio; primario-primario | 8 | mm | ||
9 | Distanza di scricchiolio; primario-secondario | 10 | mm | ||
10 | Ingresso di tensione, basso livello | 0 | 0.6 | V | |
11 | Ingresso di tensione, alto livello | 4.2 | 5 | V | |
12 | Vita di design teorica | 20 | Anno | ||
13 | Altitudine operativa | 4000 | m |
Trip-Current (caratteristiche correlate alla corrente residua) :
Wav | Freq | Min | Tipo | Max | Unità | |
1 | Ac | 50Hz | 15 | 17.8 | 20 | Ma |
2 | A0 | 50Hz | 11 | 17 | 26 | Ma |
3 | A90 | 50Hz | 10 | 18.5 | 27 | Ma |
4 | A135 | 50Hz | 10 | 22.9 | 28 | Ma |
5 | 2pdc | - | 3.5 | 5.0 | 7 | Ma |
6 | 3pdc | - | 3.1 | 4.5 | 6.2 | Ma |
7 | S-DC | - | 3.0 | 4.5 | 6.0 | Ma |
Trip-time (caratteristiche correlate alla corrente residua) :
Wav | Freq | Attuale | Tipo | Max | Unità | |
1 | Ac | 50Hz | 30 mA | 50 | 1000 | SM |
2 | Ac | 50Hz | 60 mA | 16 | 100 | SM |
3 | Ac | 50Hz | 150 mA | 15 | 60 | SM |
4 | Ac | 50Hz | 5a ~ 100a | 8.5 | 60 | SM |
5 | A0 | - | 42Ma | 25 | 100 | SM |
6 | A0 | - | 84 ma | 18 | 60 | SM |
7 | A0 | - | 210 mA | 10 | 60 | SM |
8 | A0+DC | - | 42Ma+6MADC | 18 | 60 | SM |
9 | A0+DC | - | 84 mA+6MADC | 15 | 60 | SM |
10 | A0+DC | - | 210 mA+6MADC | 15 | 60 | SM |
11 | S-DC | - | 6Ma | 48 | 1000 | SM |
12 | S-DC | - | 60 mA | 16 | 100 | SM |
13 | S-DC | - | 300 mA | 8.5 | 60 | SM |
14 | 2pdc/3pdc | - | 60 mA | 20 | 100 | SM |
15 | 2pdc/3pdc | - | 120 mA | 15 | 60 | SM |
16 | 2pdc/3pdc | - | 300 mA | 12 | 60 | SM |
17 | 2pdc/3pdc | - | 5a ~ 100a | 12 | 60 | SM |
Dimensione del prodotto (mm) :
Diagramma di temporizzazione :
■ T0 come tempo di attesa per la stabilità del sistema, T0≈ 270ms
■ T1 Come tempo di attesa, viene suggerito T1 ≥ 100 ms
■ T2 Come tempo di calibrazione e auto-test, è suggerito 50ms ≤ T2 ≤ 100ms
■ T3 Come tempo di attesa per l'autotest DC, T3≈ 200ms, si suggerisce di leggere x6-out dopo 300 ms
■ T4 Come tempo di attesa per l'autotest AC, T4≈ 690 ms, si suggerisce di leggere X30-out dopo 300 ms
■ T5 come tempo di durata dell'indicazione autotest CA, T5 ≈ 1580ms
■ T6 come tempo di durata dell'indicazione autotest DC, T6 ≈ 1090ms
Circuito di autotest :
■ 2 Whinging su ZCT per generare corrente residua DC simulata
■ Usando VDD per generare un valore tipico = 6,53 corrente residua simulata MADC
■ Questa corrente è la condizione di inciampo più limitata per verificare se il sistema funziona correttamente
Soglia di lancio del segnale digitale :
■ Per evitare l'oscillazione del segnale, è stato impostato il lancio di uscita del segnale di inciampare con soglia di inciampo e soglia di recupero
■ Durante la soglia di inciampamento Raggiunto , il relativo capovolgimento di X-out , e quando la corrente diminuisce alla soglia di recupero
, il relativo capovolgimento di X-Out, tornando allo stato di basso livello
■ è impostato come valore di intervento tipico al 100% e
è impostato come valore di intervento tipico del 55%
